| Typ vlákna: | G657A2 | Materiál kábla: | ĽSZH |
|---|---|---|---|
| Počet vlákien: | 12 vlákien | Poľský typ: | UPC/APC |
| Zlatý klinec: |
prerušovací kábel z optických vlákien, napájací kábel |
||

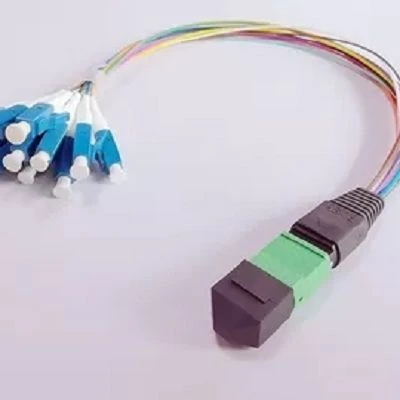

Kábel 12F MTP® samec na 12F LC/UPC simplex MPO kábel 0, 9 mm SM G657A1 LSZH kábel
Viacvláknové MPO/MTP® s diskrétnymi jednovláknovými (hlavne LC/SC) konektormi Fanout káblové zostavy sa zvyčajne používajú na priame prepojenie MPO/MTP® kaziet, panelov alebo zostáv hlavného kmeňa s portami aktívneho vybavenia, čím sa šetrí nákladný priestor v stojane dátového centra a uľahčuje sa manažment vlákien.
Vlastnosti
◆ Možnosti polarity sú štýl TIA A, B alebo C (metóda B je štandardná)
◆ Rozdeľte vlákna z MPO/MTP konektorov do individuálnych simplexných alebo duplexných
◆ Prispôsobené podľa dĺžky, rozloženia, typu konektora, štýlu vylamovania, počtu vlákien a označovania
◆ Dostupné v OS1/2, OM2, OM3 a OM4
◆ Dostupné v FC, LC, SC, ST, MU a MTP
Aplikácia
◆ Pripojenie optických modulov 40/100G
◆ Kabeláž dátového centra
◆ Držiak na kazety a stojan
◆ Telekomunikačná sieť
◆ Priemyselné a vojenské
Špecifikácia
1. Prevádzková a skladovacia teplota
| Parametre | Min | Max | Jednotka | |
| 1 | Prevádzková teplota | -40 | 70 | stupňa |
| 2 | Skladovacia teplota | -40 | 70 | stupňa |
2. Optický výkon
| Položka | Parametre | ||||
| Konektor MPO/MTP® | SM (1310nm/1550nm) | MM (850 nm) | |||
| Štandardné | Nízka strata | Štandardné | Nízka strata | ||
| Strata vloženia | Typické | 0,5 dB | 0.2 dB | 0,5 dB | 0.2 dB |
| Maximálne | 0.7 dB | 0,35 dB | 0.7 dB | 0,35 dB | |
| Návratová strata | >=60dB pre APC | -- | |||
| >=40dB pre PC | >=20dB pre PC | ||||
| Muž žena | Samec: s kolíkom; Samica: bez kolíka | ||||
| Konektor LC/FC/SC | ||||
| Položka | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | 850nm IL (dB) | 850nm RL (dB) | |
| Osobný počítač | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Parametre geometrie
| MT | ||||
| Meranie | Limity vyhovenia/zlyhania | |||
| Parametre | Min | Max | ||
| Polomer zakrivenia | Dlhý Axel | 2000 mm |
∞ |
|
| Krátky Axel | 50 mm |
∞ |
||
| Uhol | Dlhý Axel | -0.2 stupňa | 0.2 stupňa | |
| Krátky Axel | APC | 7,8 stupňa | 8,2 stupňa | |
| Osobný počítač | -0.2 stupňa | 0.2 stupňa | ||
| Výška vlákna | 1000 nm | 3000 nm | ||
| Rôzna výška vlákna | N/A | 500 nm | ||
| Výška susedných vlákien | N/A | 300 nm | ||
| Dĺžka objímky | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Položka | Prejde/nevyhovie | |
| Parametre | Min | Max |
| FC ROC | 10.{1} mm | 25.{1} mm |
| LC ROC | 7.{1} mm | 25.{1} mm |
| Výška vlákna | -100.00 nm | 50.{1}nm |
| Apex ofset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Položka | Prejde/nevyhovie | |
| Parametre | Min | Max |
| ROC | 5.{1} mm | 12.{1} mm |
| Výška vlákna | {{{0}}.0nm | 50,0nm |
| Apex ofset | 0.00μm | 50.00μm |
| Uhol APC | 7 700 stupňov | 8.300 stupňov |
| Chyba kľúča | -0.500 stupňov | 0.500 stupňov |
4. Detail konektora
Výhody produktu
◆ Prešli sme mnohými overeniami systému kvality, ako sú ISO, RoHS; a prešiel dodávateľským auditom kľúčového účtu.
◆ Máme vysokú výrobnú kapacitu. Štandardná kapacita prepojovacieho kábla je 15,000 konektorov/deň a kapacita produktu MT je 3 000 konektorov/deň.
◆ Náš testovací štandard je veľmi prísny. Každý kábel je testovaný individuálne v našej výrobnej linke, ako aj 100% testovaný oddelením kontroly kvality.
◆ Náš servis je kvalifikovaný. Trváme na pohotových a informovaných službách pre každého zákazníka.
ORC QC proces tok chat
FAQ
1. Otázka: Ako môžete otestovať prepojku s jedným režimom?
Odpoveď: Naše prepojovacie káble s jedným režimom boli testované na kontrolu na konci, testovanie IL a RL s jedným režimom.
2. Otázka: Sú tieto káble kompatibilné s rôznymi modulmi?
Odpoveď: Áno, LC káble môžu byť kompatibilné s SFP, SFP+ (BIDI SFP+), XFP, SC káble môžu byť kompatibilné s BIDI SFP, GBIC, X2 a XENPAK.
3. Otázka: Aký je váš priemerný dodací čas?
Odpoveď: Naša dodacia lehota je kontrolovaná do 5 pracovných dní pre bežné produkty. Pre produkty MT je naša kapacita 3000 konektorov za deň.
4. Otázka: Môžete vyrábať podľa vzoriek, ktoré vám pošleme?
Odpoveď: Samozrejme, môžeme vyrobiť podľa vašich vzoriek alebo technických výkresov.
