Popis
| Typ vlákna: | G.657A1 | Materiál kábla: | ĽSZH |
| Počet vlákien: | 8 vlákien | Poľský typ: | APC pre MPO a UPC pre LC |
| Farba hlavného kábla: | žltá | Typ konektora: | Senko MPO Žena, LC |
| Farba prerušovacieho kábla: | Modrá, červená, zelená, biela | ||
| Zlatý klinec: |
Optický patch kábel Uniboot, Optický prepojovací kábel G657A1, Kábel MPO do LC Fanout |
||

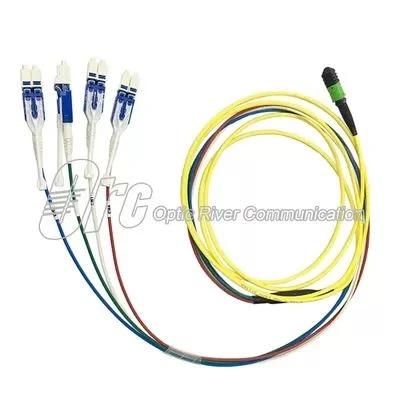

8-jadrový MPO to LC Uniboot s vyťahovacím a zatlačovacím káblom ventilátora Žltý G657A1 pre vysokú hustotu
Káble s 8 vláknami MPO sa najčastejšie používajú pri konverzii existujúcich sietí 10G na výkonnejšie rýchlosti 40G a 100G. Napríklad QSFP+ transceiver môže byť nakonfigurovaný tak, aby akceptoval štyri samostatné 10G signály z SFP+ transceiverov. Táto metóda predlžuje životnosť zavedenej káblovej infraštruktúry, znižuje celkové náklady a udržiava čas nastavenia na absolútne minimum.
Vlastnosti
◆ Umožnite jednoduchú migráciu z 10G na 40G a 100G
◆ K dispozícii je samičí MPO konektor (bez vodiaceho PIN) a samčí MPO konektor (s vodiacim PINom)
◆ K dispozícii je objímka MT v štandardnej a elitnej verzii
◆ Dostupné rôzne farebné konektory; K dispozícii je konektor MPO typu Push-and-Pull
◆ Dodržiavajte TIAFOCIS5/604-5, Bellcore GR-1435
Aplikácie
◆ Aktívne ukončenie zariadenia
◆ Prenos dát optickými vláknami
◆ Dátová komunikačná sieť
◆ MPO kazety, stojany
◆ Testovacie zariadenie
Špecifikácia
1. Prevádzková a skladovacia teplota
| Parametre | Min | Max | Jednotka | |
| 1 | Prevádzková teplota | -40 | 70 | stupňa |
| 2 | Skladovacia teplota | -40 | 70 | stupňa |
2. Optický výkon
| Položka | Parametre | ||||
| Konektor MPO/MTP® | SM (1310nm/1550nm) | MM (850 nm) | |||
| Štandardné | Nízka strata | Štandardné | Nízka strata | ||
| Strata vloženia | Typické | 0,5 dB | 0.2 dB | 0,5 dB | 0.2 dB |
| Maximálne | 0.7 dB | 0,35 dB | 0.7 dB | 0,35 dB | |
| Návratová strata | >=60dB pre APC | -- | |||
| >=40dB pre PC | >=20dB pre PC | ||||
| Muž žena | Samec: s kolíkom; Samica: bez kolíka | ||||
| Konektor LC/FC/SC | ||||
| Položka | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | 850nm IL (dB) | 850nm RL (dB) | |
| Osobný počítač | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Parametre geometrie
| MT | ||||
| Meranie | Limity vyhovenia/zlyhania | |||
| Parametre | Min | Max | ||
| Polomer zakrivenia | Dlhý Axel | 2000 mm |
∞ |
|
| Krátky Axel | 50 mm |
∞ |
||
| Uhol | Dlhý Axel | -0,2 stupňa | 0,2 stupňa | |
| Krátky Axel | APC | 7,8 stupňa | 8,2 stupňa | |
| Osobný počítač | -0,2 stupňa | 0,2 stupňa | ||
| Výška vlákna | 1000 nm | 3000 nm | ||
| Rôzna výška vlákna | N/A | 500 nm | ||
| Výška susedných vlákien | N/A | 300 nm | ||
| Dĺžka objímky | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Položka | Vyhovuje/nevyhovuje | |
| Parametre | Min | Max |
| FC ROC | 10.{1} mm | 25.{1} mm |
| LC ROC | 7.{1} mm | 25.{1} mm |
| Výška vlákna | -100.00 nm | 50.{1}nm |
| Apex ofset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Položka | Vyhovuje/nevyhovuje | |
| Parametre | Min | Max |
| ROC | 5.{1} mm | 12.{1} mm |
| Výška vlákna | {{{0}}.0nm | 50,0nm |
| Apex ofset | 0.00μm | 50.00μm |
| Uhol APC | 7 700 stupňov | 8.300 stupňov |
| Chyba kľúča | -0.500 stupňov | 0.500 stupňov |
4. Detail konektora
Výhody produktu
◆ Prešli sme mnohými overeniami systému kvality, ako sú ISO, RoHS; a prešiel dodávateľským auditom kľúčového účtu.
◆ Máme vysokú výrobnú kapacitu. Štandardná kapacita prepojovacieho kábla je 15,000 konektorov/deň a kapacita produktu MT je 3 000 konektorov/deň.
◆ Náš testovací štandard je veľmi prísny. Každý kábel je testovaný individuálne v našej výrobnej linke, ako aj 100% testovaný oddelením kontroly kvality.
◆ Náš servis je kvalifikovaný. Trváme na pohotových a informovaných službách pre každého zákazníka.
ORC QC proces tok chat
FAQ
1. Otázka: Ako môžete otestovať prepojku s jedným režimom?
Odpoveď: Naše prepojovacie káble s jedným režimom boli testované na kontrolu na konci, testovanie IL a RL s jedným režimom.
2. Otázka: Sú tieto káble kompatibilné s rôznymi modulmi?
Odpoveď: Áno, LC káble môžu byť kompatibilné s SFP, SFP+ (BIDI SFP+), XFP, SC káble môžu byť kompatibilné s BIDI SFP, GBIC, X2 a XENPAK.
3. Otázka: Aký je váš priemerný dodací čas?
Odpoveď: Naša dodacia lehota je kontrolovaná do 5 pracovných dní pre bežné produkty. Pre produkty MT je naša kapacita 3000 konektorov za deň.
4. Otázka: Môžete vyrábať podľa vzoriek, ktoré vám pošleme?
Odpoveď: Samozrejme, môžeme vyrobiť podľa vašich vzoriek alebo technických výkresov.
