Popis
| Typ vlákna: | OM4 | Materiál kábla: | ĽSZH |
|---|---|---|---|
| Počet vlákien: | 12 vlákien | Prevádzková teplota: | -40 stupeň -+70 stupeň |
| Zlatý klinec: |
mpo kufrový kábel, mpo prepojovací kábel |
||

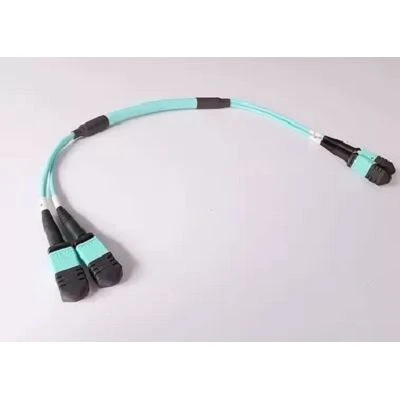

2X12F MPO na MPO zásuvkový kábel OM4 5.0mm LSZH optický kábel štandardná strata
Prepojovacie káble z optických vlákien zakončené konektormi MPO/MTP® sú špeciálne navrhnuté pre systém dátových centier. Konektory MPO/MTP® využívajúce MT objímku môžu zvýšiť hustotu 4 až 72 vlákien v porovnaní s tradičnými jednovláknovými optickými konektormi.
Kombinácia vysoko kvalitných značkových komponentov a kontrola kvality výroby ORC zaručuje, že produkty sú na najvyššej úrovni. Najmodernejšie výrobné zariadenia MPO/MTP® poskytujú vysokovýkonné zostavy pre najnáročnejšie aplikácie.
Vyvíjajúce sa budúce protokoly 40G a 100G Ethernet využívajú paralelnú optiku. Vďaka pripojeniam MPO/MTP® vo vašej sieti zostane infraštruktúra nezmenená a ľahko zapadne do nových štandardných topológií siete.
Vlastnosti
◆ Dostupné sú rôzne typy optického vlákna (G.652D, G.657, OM1, OM2, OM3 alebo OM4, OM5)
◆ Kompaktný štandard kábla LSZH; K dispozícii je aj kábel OFNP
◆ Súlad s protokolmi 40G a 100G
◆ Súlad so štandardom Telcordia GR{0}}CORE
◆ Vysoká pevnosť v ťahu a odolnosť proti rozdrveniu
Aplikácia
◆ Inštalácia chrbtice
◆ Optický komunikačný systém, CATV, LAN a WAN, FTTx
◆ 40G a 100G optický systém, modul QSFP
◆ Telekomunikačná sieť
◆ Siete FTTx, FTTD, FTTB, FTTH
Špecifikácia
1. Prevádzková a skladovacia teplota
| Parametre | Min | Max | Jednotka | |
| 1 | Prevádzková teplota | -40 | 70 | stupňa |
| 2 | Skladovacia teplota | -40 | 70 | stupňa |
2. Optický výkon
| Optický výkon | |||||
| Položka | Parametre | ||||
| Konektor MTP/MPO | SM (1310nm/1550nm) | MM (850 nm) | |||
| Štandardné | Nízka strata | Štandardné | Nízka strata | ||
| Strata vloženia | Typické | 0,50 dB | 0,20 dB | 0,50 dB | 0,20 dB |
| Maximálne | 0,70 dB | 0,35 dB | 0,70 dB | 0,35 dB | |
| Návratová strata | Väčšie alebo rovné 60 dB pre APC | Väčšie alebo rovné 20 dB pre PC | |||
| Väčšia alebo rovná 40 dB pre PC | -- | ||||
| Muž žena | Samec: s kolíkmi, Samec: bez kolíkov | ||||
3. Parametre geometrie
| Meranie | Limity vyhovenia/zlyhania | |||
| Parametre | Min | Max | ||
| Polomer zakrivenia | Dlhý Axel | 2000 nm |
∞ |
|
| Krátky Axel | 50 mm |
∞ |
||
| Uhol | Dlhý Axel | -0,2 stupňa | 0,2 stupňa | |
| Krátky Axel | APC | 7,8 stupňa | 8,2 stupňa | |
| PC | -0,2 stupňa | 0,2 stupňa | ||
| Výška vlákna | 1000 nm | 3000 nm | ||
| Rôzna výška vlákna | N/A | 500 nm | ||
| Výška susedných vlákien | N/A | 300 nm | ||
| Dĺžka objímky | 7,9 mm | N/A | ||

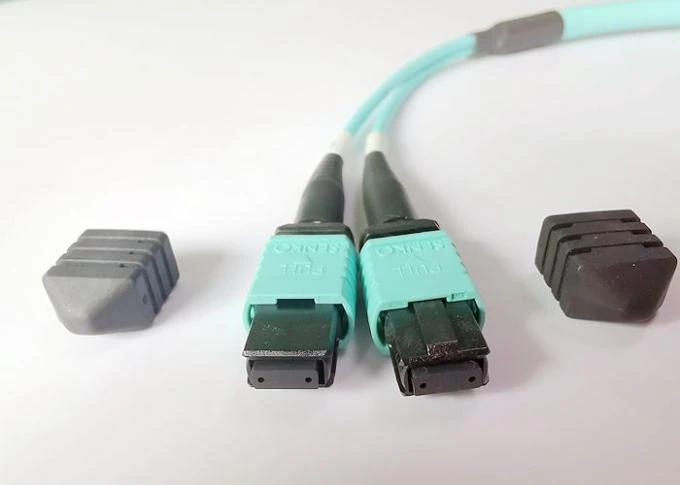

4. Podrobnosti Obrázok
Štandardný balík
Výhody produktu
◆ Prešli sme mnohými overeniami systému kvality, ako sú ISO, RoHS; a prešiel dodávateľským auditom kľúčového účtu.
◆ Máme vysokú výrobnú kapacitu. Štandardná kapacita prepojovacieho kábla je 15,000 konektorov/deň a kapacita produktu MT je 3 000 konektorov/deň.
◆ Náš testovací štandard je veľmi prísny. Každý kábel je testovaný individuálne v našej výrobnej linke, ako aj 100% testovaný oddelením kontroly kvality.
◆ Náš servis je kvalifikovaný. Trváme na pohotových a informovaných službách pre každého zákazníka.
ORC QC Process Flow Chat
FAQ
1. Otázka: Aký je rozdiel medzi konektorom MTP a MPO?
Odpoveď: Po prvé, konektor MTP je plne kompatibilný so všetkými konektormi MPO. MTP, vyvinutý a vyrobený americkým špecialistom na konektivitu US Conec, je druh vysokovýkonného MPO konektora s viacnásobným inovatívnym dizajnom. Takže jeho cena je vyššia ako MPO konektor. Stále však existuje niekoľko cenovo výhodných možností, ako sú konektory MPO značky Senko, Nissin, EZconn, FIEL.
2. Otázka: Aký je váš priemerný dodací čas?
Odpoveď: Naša dodacia lehota je kontrolovaná do 5 pracovných dní pre bežné produkty. Pre produkty MT je naša kapacita 3000 konektorov za deň.
3. Otázka: Môžete vyrábať podľa vzoriek, ktoré vám pošleme?
Odpoveď: Samozrejme, môžeme vyrobiť podľa vašich vzoriek alebo technických výkresov.
